¿Qué es y cómo funciona un Disyuntor Eléctrico?

¿Qué es un disyuntor?

Un disyuntor, también conocido como breaker o interruptor automático, es un componente esencial en cualquier sistema eléctrico. Su función principal es la de proteger los circuitos y dispositivos eléctricos interrumpiendo el flujo de corriente en caso de detectar anomalías como sobrecargas o cortocircuitos. Este dispositivo es fundamental en cualquier instalación eléctrica, ya que ayuda a prevenir daños en los equipos y reduce el riesgo de incendios eléctricos.

Características de los disyuntores:

• Corriente Nominal: La corriente nominal es la máxima corriente que el disyuntor puede manejar sin dispararse. Generalmente varía entre 6A y 63A.

• Tensión de Trabajo: El disyuntor debe ser adecuado para la tensión del sistema, pudiendo ser monofásico o trifásico.

• Poder de Corte: Indica la máxima corriente de cortocircuito que el disyuntor puede interrumpir sin daños, siendo crucial para la seguridad del sistema.

• Número de Polos: Los disyuntores pueden tener uno, dos, tres o cuatro polos, dependiendo de la cantidad de conductores eléctricos que deben proteger.

• Curva de Disparo: Define el comportamiento del disyuntor frente a diferentes niveles de sobrecorrientes, con tipos comunes como B, C y D, adecuados para diversas aplicaciones​.

¿Cómo funciona un disyuntor eléctrico?

El disyuntor opera a través de mecanismos internos que responden a diferentes tipos de fallos eléctricos:

• Disyuntores Térmicos: Utilizan una lámina bimetálica que se deforma con el calor generado por la corriente eléctrica. Cuando la corriente supera el límite establecido, la deformación de la lámina activa el mecanismo de corte, interrumpiendo el flujo eléctric​o.

• Disyuntores Magnéticos: Funcionan mediante un electroimán que se activa al detectar un cortocircuito, cortando de inmediato el suministro eléctrico para proteger la instalación.

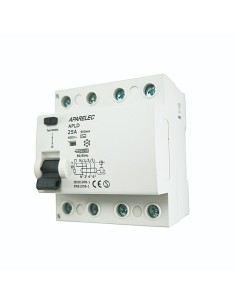

• Disyuntores Diferenciales: Comparan la corriente que entra y la que sale del circuito. Si detectan una diferencia (indicando una fuga de corriente), se disparan y cortan la electricidad para evitar descargas eléctricas, protegiendo así a las personas.

Tipos de disyuntores:

Existen varios tipos de disyuntores para instalaciones residenciales e industriales, cada uno con características y aplicaciones especificas.

• Disyuntores Magnetotérmicos: Combinan las funciones de los disyuntores térmicos y magnéticos, proporcionando protección contra sobrecargas y cortocircuitos. Son comunes en instalaciones residenciales e industriales​ (Ingenierizando).

• Disyuntores Diferenciales: Utilizados para proteger contra fugas de corriente a tierra. Son esenciales en áreas con alto riesgo de descargas eléctricas, como baños y cocinas.

• Disyuntores Guardámotor: Diseñados específicamente para la protección de motores eléctricos, manejan los picos de corriente que se generan durante el encendido de los motores.

Como hemos observado es vital comprender las características y el funcionamiento de los disyuntores para seleccionar el dispositivo correcto y garantizar una protección de tus circuitos contra descargas eléctricas.

Para aquellos interesados en la instalación de disyuntores eléctricos en sistemas residenciales y comerciales, puedes explorar nuestras guías sobre su instalación.
